LMC有鐵芯電機系例LMC186系列

?具有卓越的性能、定位準確性以及運行效率。

?噪音小、無需維護并且運轉順暢無誤

?散熱相比無鐵芯效果好

?大推力和高剛性

?行程長度不受限制

產品詳情

產品描述

橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺 長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以?xún)?nèi))可選有效行程。



LMC系列有鐵芯電機

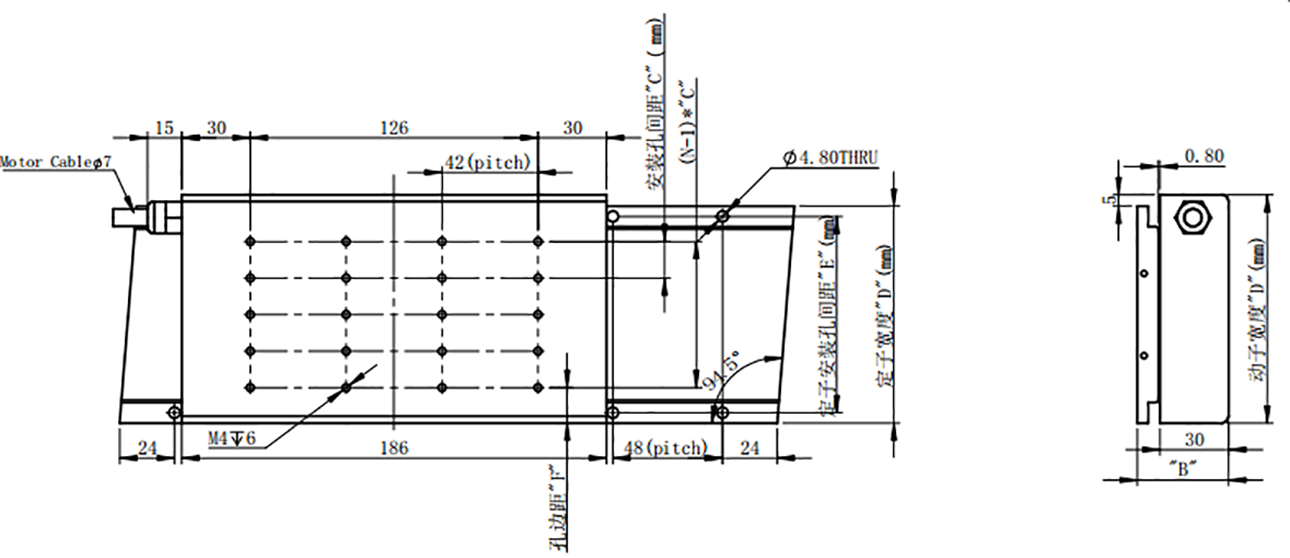

外形圖(單位:mm)









性能參數 單位 LMC186-045-S1 LMC186-060-S1 LMC186-080-S1 LMC186-100-S1 LMC185-100-S2 LMC186-125-S1
峰值推力 N 297 520 812 1110 1110 1478
峰值電流 A 11.8 11.8 14.2 13.2 18.5 17.4
持續推力 N 85 150 230 300 300 396
持續電流 A 3.4 3.4 4 3.6 5.0 4.6
電機常數@Tmax. N/(W1/2) 11 19.3 26 31 22.2 39
最大持續耗散功率 W 34 60 79 94 94 114
繞組代碼   S1 S1 S1 S1 S2 S1
力常數 N/A 25 44 56.8 84 60 85.0
反向電動勢 V/m/s 20.8 36.4 46.4 68.7 49.2 69.6
相間電阻 ohms 1.8 3.1 4 5.2 2.3 3.4
相間電感 mH 9.7 17 23 28.2 15.8 21.0
電氣時間常數 ms 5.5 5.5 5.4 5.3 5.4 5.4
最大端電壓 Vdc 330 330 330 330 330 330
吸引力 kN 0.57 1 1.6 2.2 2.2 2.9
動子重量 kg 0.9 1.6 2.3 3 3 3.8

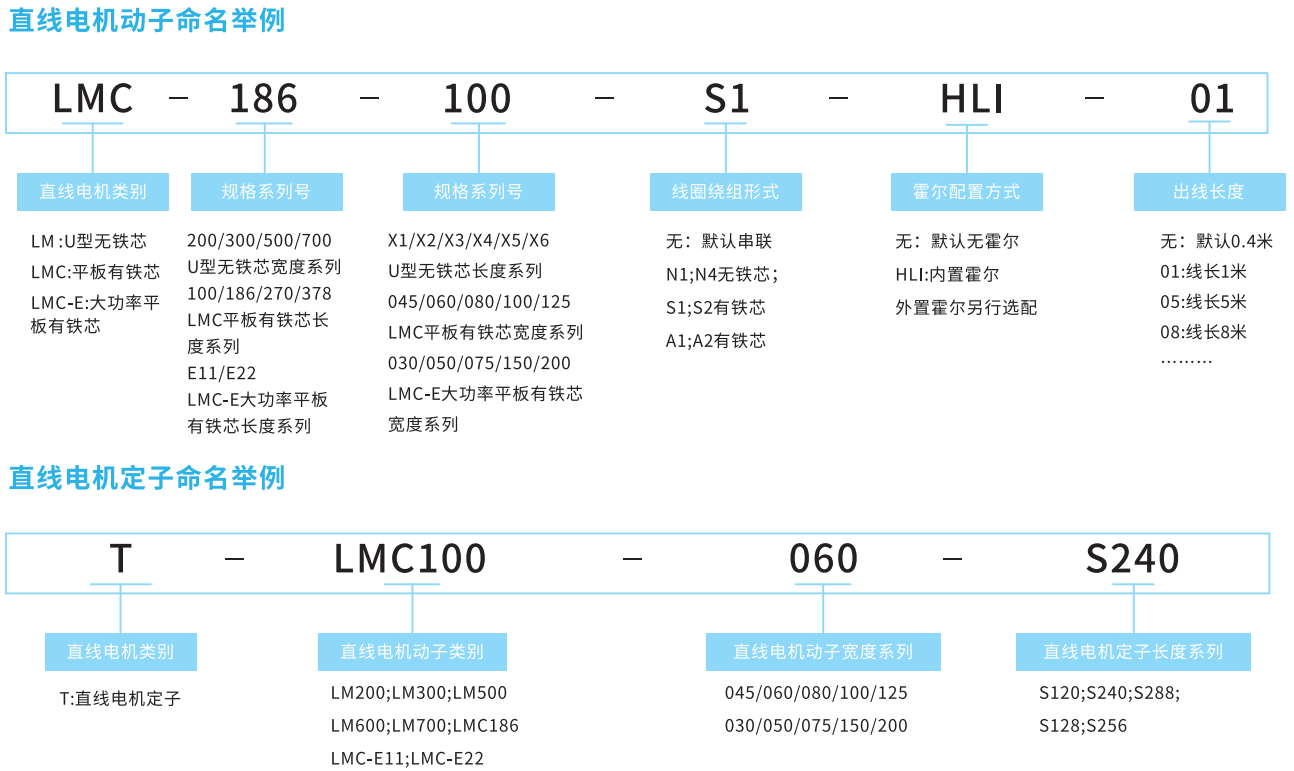

定子型號   T-LMC100-045-S*** T-LMC100-060-S*** T-LMC100-080-S*** T-LMC100-100-S*** T-LMC100-100-S*** T-LMC100-125-S***
定子重量 kg/m 1.7 3 4.3 5.7 5.7 7.3
極距 mm 24 24 24 24 24 24
定子可選長度 mm 96,144,192,240 96,144,192,240 96,144,192,240 96,144,192,240 96,144,192,240 96,144,192,240
